监控视频线厂家——跟您分享监控示意图:BNC头接法

阅览次数:748 次
   东莞市金鳞羽电线电缆有限公司成立于20059。公司主要产品为“金鳞羽”牌监控视频线、电视线、RVV电源线、音响线、网线、综合线以及各类电子线、RVVP屏蔽控制线,广泛应用于工业控制系统工程、智能网络监控系统工程和有线电视工程。下面我们一起来看一下安装监控示意图:BNC头接法

  在网上找来一组示意图,配上独家说明,以后朋友们需要安装简易监控布线安装可以不用叫别人了哦。自己都能动手完成。

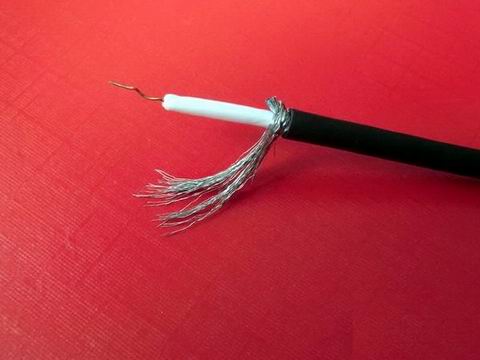

  1步:首先把视频传输线外面的黑色外皮切开,前面的白色泡沫头部切开,露出一部分监控视频线芯。

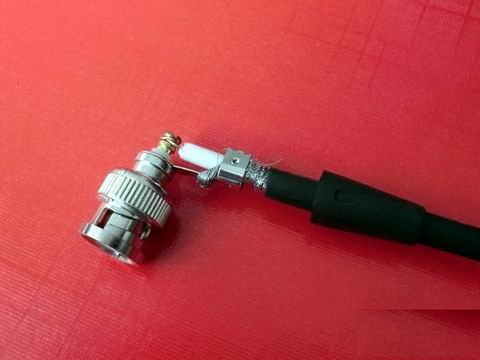

 2步:将监控视频线芯小心的捆在固定螺母上拧紧。

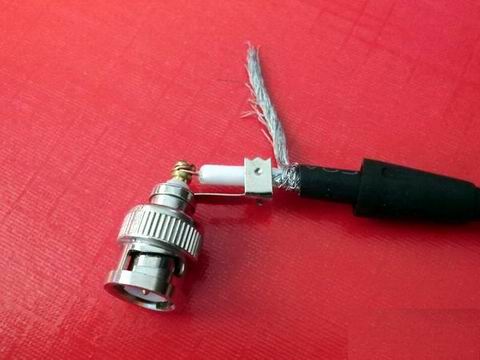

 3步:将割开的视频传输线外部屏蔽层线材整理好夹在压齿上夹紧。图片上用的线材是白色的屏蔽层,有些是黄色的铜线,做法相同。(建议使用金鳞羽国标视频监控线)

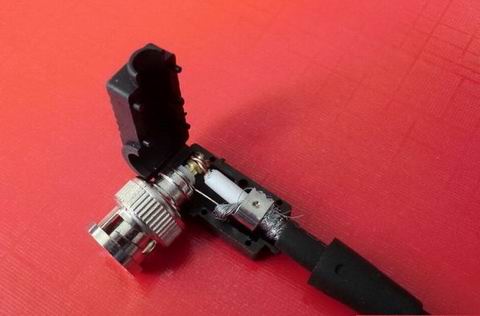

 4步:把上面几步骤做好后,在外面套上塑胶外壳,对齐位置。

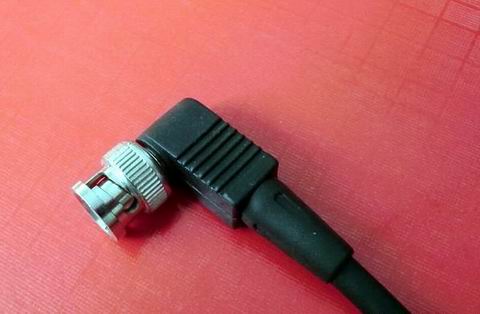

 5步:合上塑胶外壳,并小心盖紧,注意不要压断哦。

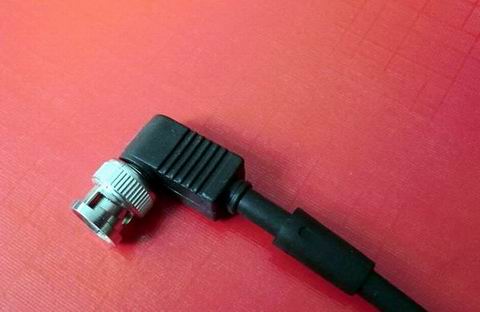

 6步:把开始就套进线里的塑胶盖筒压到相应位置并拧好。

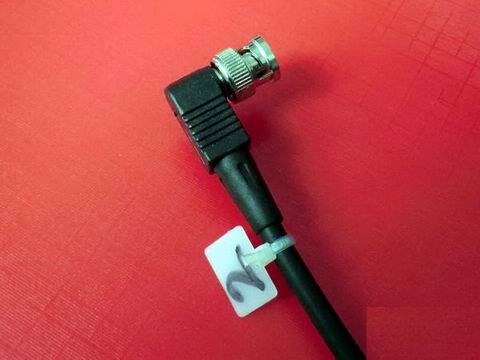

 7步:编号并扎好扎带,一个BNC监控接头就做好了。


看,是不是很简单呢?只要把线两头都按这种方法做好,一头连在摄像机上,另一头连监控硬盘录像机,一整套监控就算安装完成了。你也试试看吧。
