东莞网线厂家与您一起分享超五类和超六类网线的不同和水晶头接法

阅览次数:908 次

东莞市金鳞羽电线电缆有限公司,是东莞一家专业生产网络线材的线缆厂家,下面金鳞羽网线厂家与您分享:超五类网线和六类网线水晶头接法区别

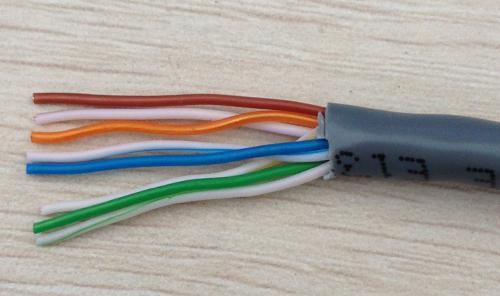

在我们对超五类网线和六类网线对比来看,最大的不同在于它们的内部结构和性能。超五类网线的内部结构只有4对双绞线的铜线。



下面东莞网线厂家就与您一起具体先区分下,超五类网络综合线和五类综合线具体有哪些相同和不同。





超五类线:超5类具有衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturn Loss)、更小的时延误差,性能得到很大提高。超5类线主要用于千兆位以太网(1000Mbps)。



六类线:该类电缆的传输频率为1MHz250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m

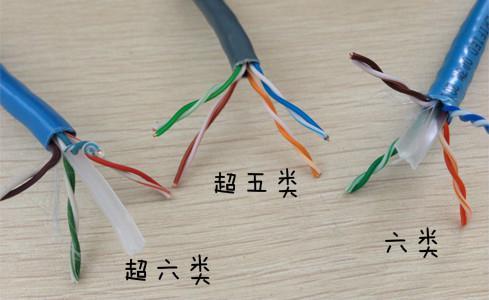

六类网线则多了一条十字骨架。



性能上,金鳞羽网线厂家告诉您,超五类网线适用于百兆网线,大概能传输100米,好的网线能传输120米左右。

六类网线使用于千兆网线,传输距离和超五类网线差不多,但传输速度和抗干扰能力都比超五类网线要好些。



那么您又想问金鳞羽网线厂家,超五类网线和六类网线的接法有什么不同吗?



超五类网线和六类网线都有四对双绞网线,在标准接法上并没有什么不同。但六类网线在连接水晶头的时候要把十字骨架剪掉。

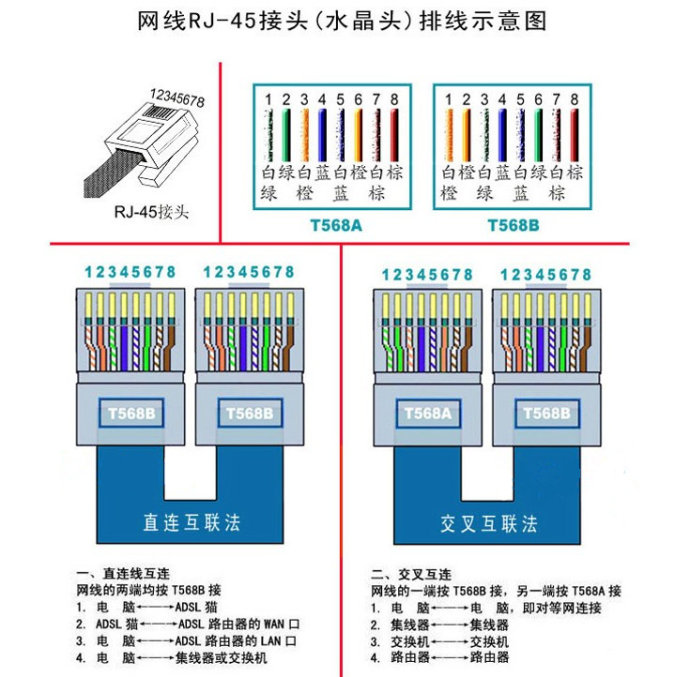

超五类和六类网线水晶头接法区别:

金鳞羽网线厂家告诉您,超五类网线和六类网线的接法并没有什么区别,同样按网线两种标准接法,在水晶头铜片,凹槽面向上,从左到右按线序排列整齐。



568B标准:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕



568A标准:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕

不管是超五类网线还是超六类网线,网线的接法一般有两种接法:直通线和交叉线。
